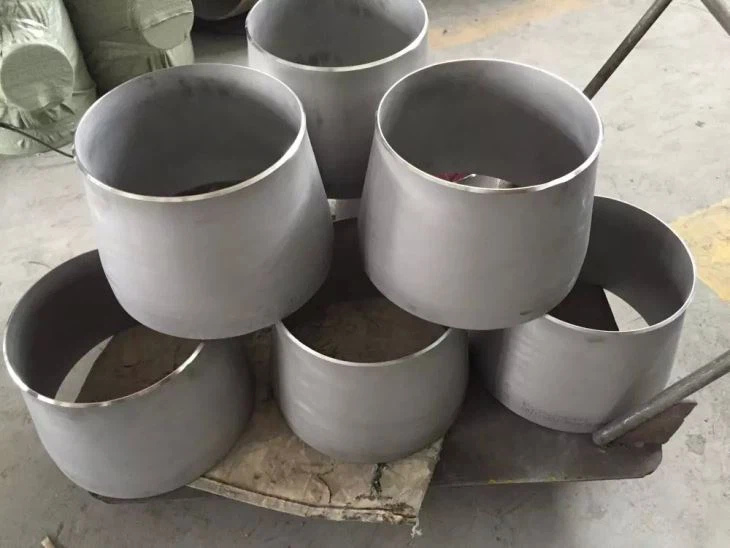

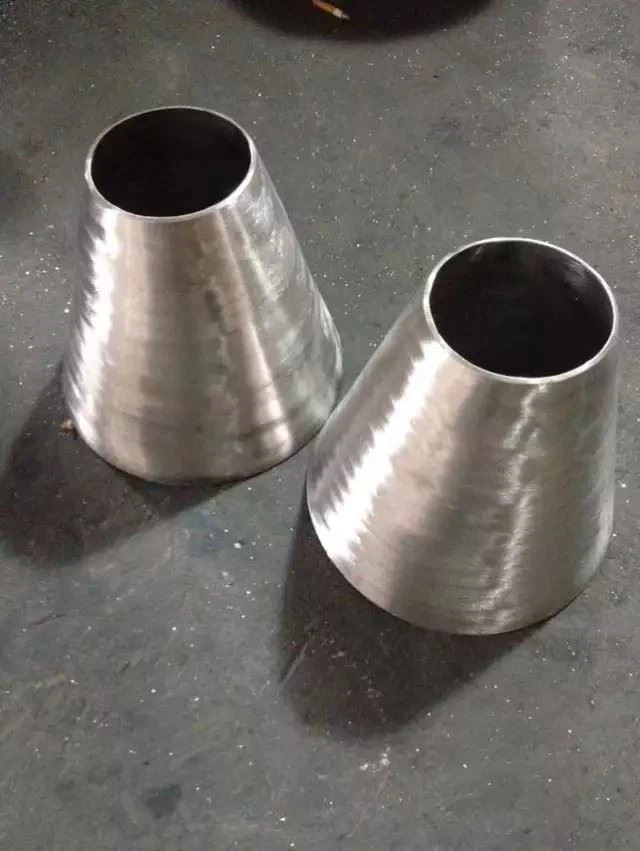

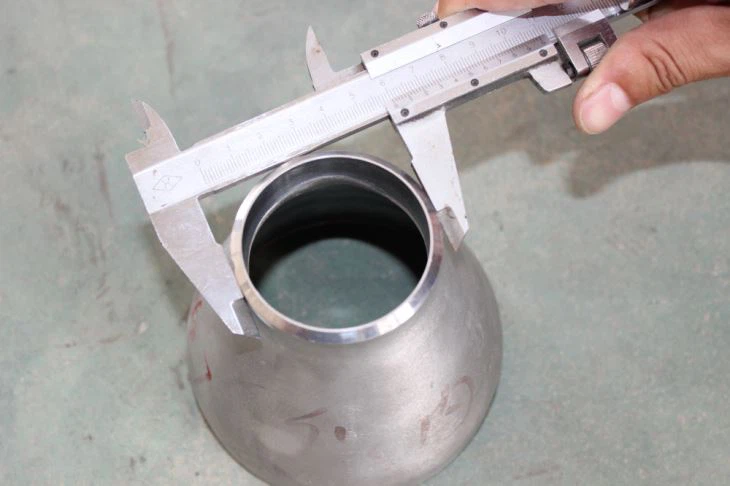

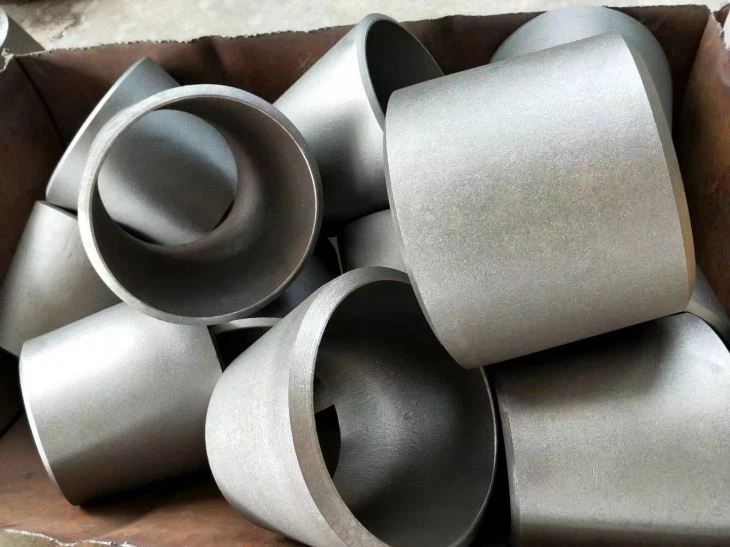

S 32750 TNAQQIS

S 32750 REDUCER ASME B 16. 9 ASTM A 815 UNS S 32750 SMLS TAGĦMIR KONĊENTRIKU 4 INCH X 3 INCH SCH 16 Tip 0S: 90 Grad LR Daqs tal-minkeb: 2 Inch (DN 50) WT: SCH 80 S Materjal: 2507 ( UNS S 32750 / F 53 / EN 1. 4410) Standard: ASME

Ibgħat l-inkjesta

ASME B 16. 9 ASTM A 815 UNS S 32750 SMLS 90 Grad LR minkeb 2 Inch SCH 80 S
1.Speċifikazzjonijiet / Karatteristiċi Ewlenin

Tip:90 Grad LR minkeb
Daqs: 2 Inch (DN 50)
WT: SCH 80 S
Materjal: 2507 (UNS S 32750 / F 53 / EN 1. 4410)
Standard: ASME

2. % Kompożizzjoni kimika ta '(UNS3 2 750 / F 53) 2 507

Grad	Kimika (Valuri Tipiċi)												Mekkaniċi
Speċifikazzjoni	Cr	Ni	Mo	Cu	N	W	Iva	Mn	P massimu	S massimu	C mmannara	Fe	UTS N / mm² (min)	0.20% Prova (min)	Tawwali % (min)	Ebusija HB (massimu)	PREN
2507(F53)	25.0	7.0	3.8	0.75	0.25	0.28	0.80	1.20	0.035	0.020	0.030	Bal	750	500-550	25	270	41

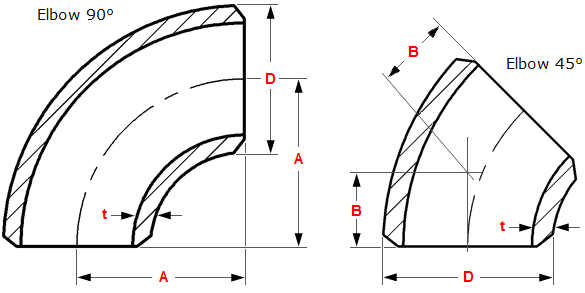

3. Dimensjonijiet Butt-Weld Minkbejn 45 ° - 9 0 ° LR u 3 D ASME B 16. 9

ASME B16.9 ASTM A815 UNS S32750 SMLS 90 Degree LR Elbow 2 Inch SCH80S

NPS	O.D. D	90° Rad twil Ċentru għat-Tmiem A	45° Rad twil Ċentru għat-Tmiem B	90° 3D Ċentru għat-Tmiem A	45° 3D Ċentru għat-Tmiem B
1/2	21.3	38	16
3/4	26.7	38	19	57	24
1	33.4	38	22	76	31
1.1/4	42.2	48	25	95	39
1.1/2	48.3	57	29	114	47
2	60.3	76	35	152	63
2.1/2	73	95	44	190	79
3	88.9	114	51	229	95
3.1/2	101.6	133	57	267	111
4	114.3	152	64	305	127
5	141.3	190	79	381	157
6	168.3	229	95	457	189
8	219.1	305	127	610	252
10	273	381	159	762	316
12	323.8	457	190	914	378
14	355.6	533	222	1067	441
16	406.4	610	254	1219	505

NPS	O.D. D	90° Rad twil Ċentru għat-Tmiem A	45° Rad twil Ċentru għat-Tmiem B	90° 3D Ċentru għat-Tmiem A	45° 3D Ċentru għat-Tmiem B
18	457	686	286	1372	568
20	508	762	318	1524	632
22	559	838	343	1676	694
24	610	914	381	1829	757
26	660	991	406	1981	821
28	711	1067	438	2134	883
30	762	1143	470	2286	946
32	813	1219	502	2438	1010
34	864	1295	533	2591	1073
36	914	1372	565	2743	1135
38	965	1448	600	2896	1200
40	1016	1524	632	3048	1264
42	1067	1600	660	3200	1326
44	1118	1676	695	3353	1389
46	1168	1753	727	3505	1453
48	1219	1829	759	3658	1516

Id-dimensjonijiet huma f’millimetri sakemm ma jkunx indikat mod ieħor. Ħxuna tal-ħajt (t) għandhom ikunu speċifikati mill-klijent.

4. TOLERANZI DIMENSJONALI TA 'TAGĦMIR MGĦAJJEL BILT - 4 5 ° U 90 ° - LR U 3 D - ASME B 16. 9 -

Daqs nominali tal-Pipe	1 / {{{{3 3}}}} {{2}}. 1 / 2	3 għal {{{{{{3 3}}}}}}. {{2}} / 2	4	5 għal 8
Dijametru barra fi Bevel (D)	+ 1.6 – 0.8	1.6	1.6	+ 2.4 – 1.6
Dijametru ta 'ġewwa fit-Tmiem	0.8	1.6	1.6	1.6
Ċentru biex Temm LR (A/B)	2	2	2	2
Ċentru għat-Tmiem 3 D (A/B)	3	3	3	3
Daqs nominali tal-Pipe	10 għal 18	20 għal 24	26 għal 30	32 għal 48
Dijametru barra fi Bevel (D)	+ 4 – 3.2	+ 6.4 – 4.8	+ 6.4 – 4.8	+ 6.4 – 4.8
Dijametru ta 'ġewwa fit-Tmiem	3.2	4.8	+ 6.4 – 4.8	+ 6.4 – 4.8
Ċentru biex Temm LR (A/B)	2	2	3	5
Ċentru għat-Tmiem 3 D (A/B)	3	3	6	6
Ħxuna tal-Ħajt (t)	Mhux inqas minn 87. 5% tal-Ħxuna tal-Ħajt Nominali

It-tolleranzi dimensjonali huma f’millimetri sakemm ma jiġix indikat mod ieħor u huma ugwali ± ħlief kif innotat.
